Покрытие территорий

Раздел «Покрытие территорий» содержит перечень покрытий территорий в табличном формате и область карты для их графического отображения (см. Рисунок 1).

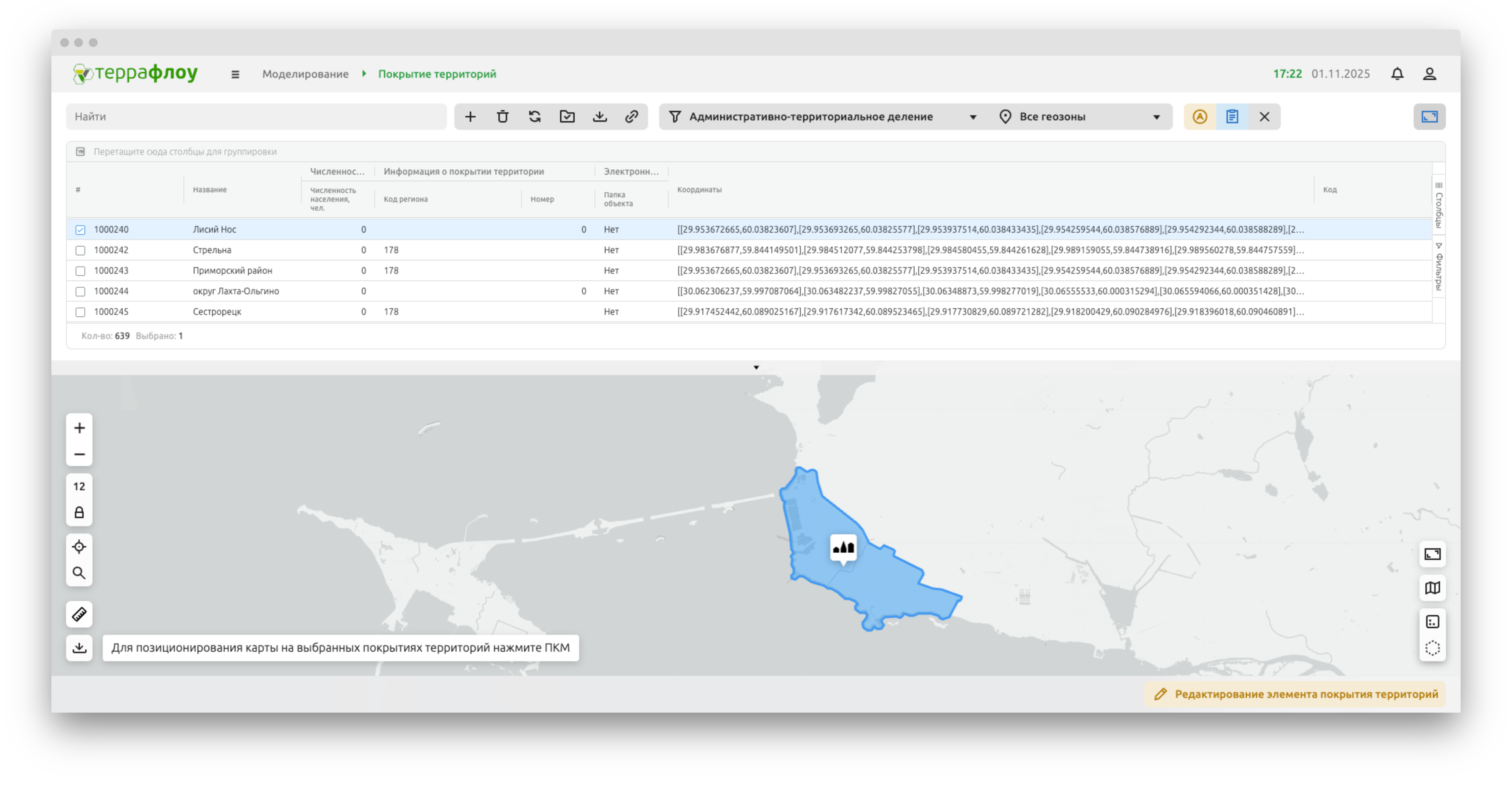

Рисунок 1. Раздел «Покрытие территорий»

Работа со сложными таблицами см. стр. 147.

Элементы управления отображением на карте:

/	Кластеризация – включает/отключает кластеризацию маркеров покрытий территорий
	Отображать все покрытия территорий – позволяет отображать все покрытия территорий, присутствующие на видимой области карты

i

Справочник типов покрытий территорий настраивается пользователями с соответствующими правами доступа.

i

Параметры и атрибуты покрытия территории зависят от типа и могут в значительной степени различаться.

Чтобы добавить новое покрытие территории:

Нажмите кнопку «Добавить» в меню раздела, расположенном в левой верхней части экрана. В правой части экрана отобразится окно настройки параметров покрытия территории.
Заполните поля формы. Далее укажите координаты центроида (маркера) покрытия территории вручную или кликните на точку на карте.
Далее нарисуйте полигон, соответствующий схематическому отображению покрытия территории на карте, для этого:
Кликните по точке на карте, начиная с которой необходимо начать рисование полигона объекта. Начальная точка полигона отобразилась на карте.
Новые точки полигона присоединяются к ранее добавленным по клику левой кнопкой мыши на область карты.
Чтобы удалить точку полигона выделите точку левой кнопкой мыши, а затем кликните по выделенной точке правой кнопкой мыши.
Чтобы завершить рисование полигона дважды кликните по карте левой кнопкой мыши.
Полигон покрытия территории отобразился на карте;
Нажмите кнопку «Создать».

Чтобы посмотреть информацию о покрытии территории, кликните по строке с названием объекта в таблице и нажмите кнопку «Детальная информация», расположенную над таблицей справа. В правой части экрана отобразится окно с информацией об элементе (см. Рисунок 2).

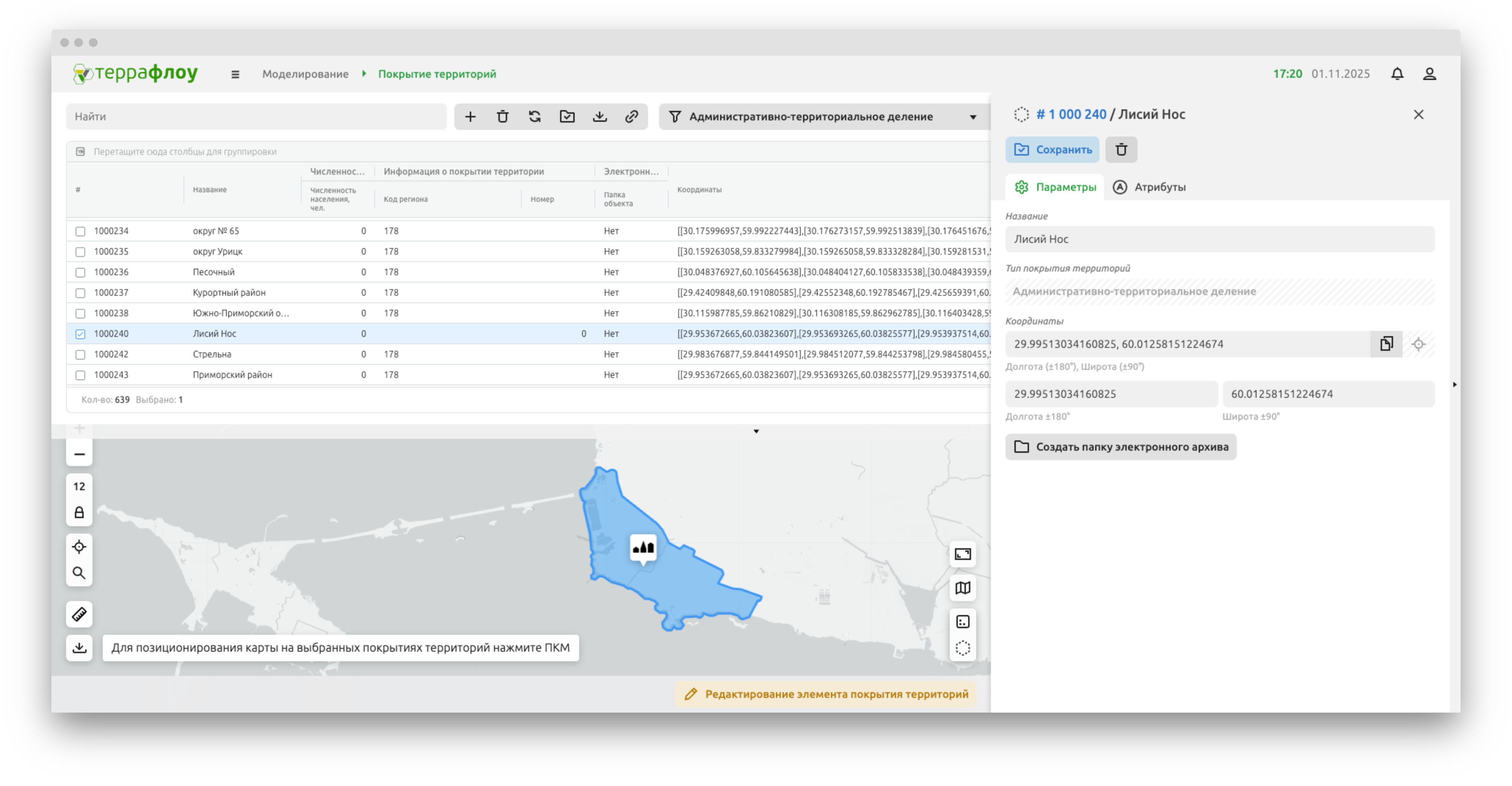

Рисунок 2. Окно с информацией об элементе

Чтобы отредактировать информацию о покрытии территории:

Кликните по строке с названием покрытия территории в таблице и нажмите кнопку «Детальная информация», расположенную над таблицей справа. В правой части экрана отобразится окно с информацией о покрытии территории.
Внесите необходимые изменения и нажмите кнопку «Сохранить».

Чтобы отредактировать координаты центроида или геометрию покрытия территории нажмите кнопку:, внесите изменения и нажмите «Сохранить» в нижней части экрана.

Чтобы удалить покрытие территории:

Кликните по строке с названием покрытия территории в таблице и нажмите кнопку «Детальная информация», расположенную над таблицей справа. В правой части экрана отобразится окно с информацией о покрытии территории.
Нажмите кнопку «Удалить». На экране отобразилось окно запроса подтверждения.
Подтвердите действие в отобразившемся информационном окне. Покрытие территории удалено.
