Элементы обустройства УДС

Раздел «Элементы обустройства УДС» содержит перечень элементов обустройства УДС в табличном формате и область карты для отображения их маркеров и связанных дорог (см. Рисунок 1).

К элементам обустройства УДС относятся:

Светофор;
Пункт учета интенсивности дорожного движения;
Автономная дорожная метеостанция;
Табло отображения информации (ТОИ);
Видеокамера (группа камер) телеобзора;
Стационарный комплекс фото-видеофиксации нарушений ПДД;
ДТ/ВДТ;
Пункт весогабаритного контроля;
И др.

i

Справочник типов элементов обустройства улично-дорожной сети настраивается пользователями с соответствующими правами доступа.

i

Параметры и атрибуты элемента обустройства УДС зависят от типа и могут в значительной степени различаться.

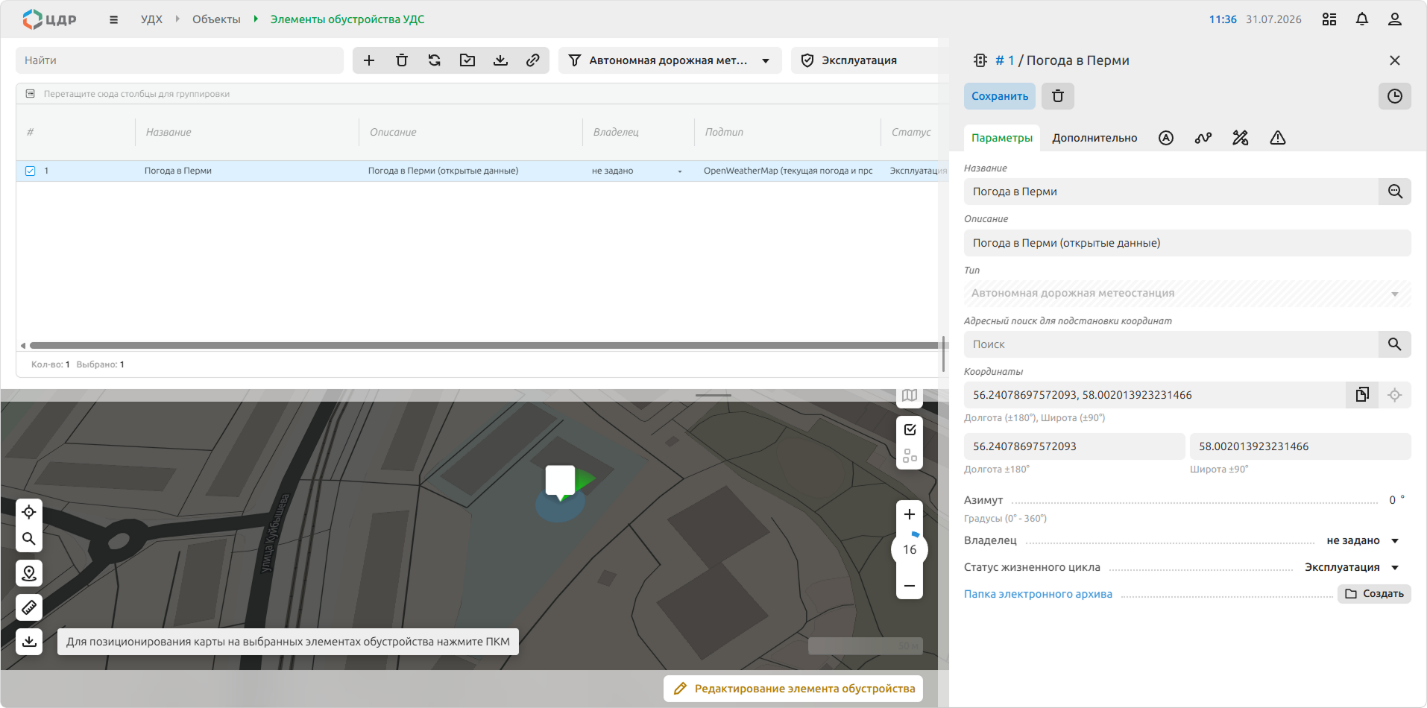

Рисунок 1. Раздел «Элементы обустройства УДС»

Чтобы посмотреть информацию об элементе УДС, кликните по строке с названием элемента в таблице и нажмите кнопку «Детальная информация», расположенную над таблицей справа. В правой части экрана отобразится окно с информацией об элементе (см. Рисунок 1)

Чтобы добавить новый элемент устройства УДС:

Нажмите кнопку «Добавить» в меню раздела, расположенном в левой верхней части экрана. В правой части экрана отобразится окно настройки параметров элемента УДС (см. Рисунок 1).
Заполните поля формы и обязательные атрибуты.
Укажите координаты объекта, одним из следующих способов:

Способ 1: Заполните вручную поля «Широта» и «Долгота».

Способ 2: Щелчком левой кнопки мыши поставьте точку на карте. Поля «Широта» и «Долгота» заполнятся автоматически.

Укажите азимут (направление) элемента обустройства УДС;
Нажмите кнопку «Создать». На экране отобразилось окно запроса подтверждения.
Подтвердите действие в отобразившемся информационном окне.

	Кнопка «Заполнить по типу и адресу»: позволяет заполнить название и описание объекта автоматически, в соответствии с местоположением объекта.

Чтобы привязать элемент обустройства УДС к сегменту дороги:

Выберите элемент обустройства УДС в таблице и нажмите кнопку «Детальная информация», расположенную над таблицей справа. В правой части экрана отобразится окно настройки параметров элемента УДС (см. Рисунок 1).
Нажмите кнопку «Редактирование элемента обустройства» в правой нижней части карты. На экране отобразилась панель инструментов.
Нажмите кнопку «Привязать к сегменту дороги» и кликните по искомому сегменту дороги на карте.
На экране отобразилось окно запроса подтверждения.
Подтвердите действие в отобразившемся информационном окне.

Чтобы отредактировать информацию об элементе УДС:

Кликните по строке с названием элемента в таблице и нажмите кнопку «Детальная информация», расположенную над таблицей справа. В правой части экрана отобразится окно с информацией об элементе УДС.
Внесите необходимые изменения и нажмите кнопку «Сохранить». На экране отобразилось окно запроса подтверждения.
Подтвердите действие в отобразившемся информационном окне.

Чтобы удалить элемент УДС:

Кликните по строке с названием элемента в таблице и нажмите кнопку «Детальная информация», расположенную над таблицей справа. В правой части экрана отобразится окно с информацией об элементе УДС.
Нажмите кнопку «Удалить». На экране отобразилось окно запроса подтверждения.
Подтвердите действие в отобразившемся информационном окне.
